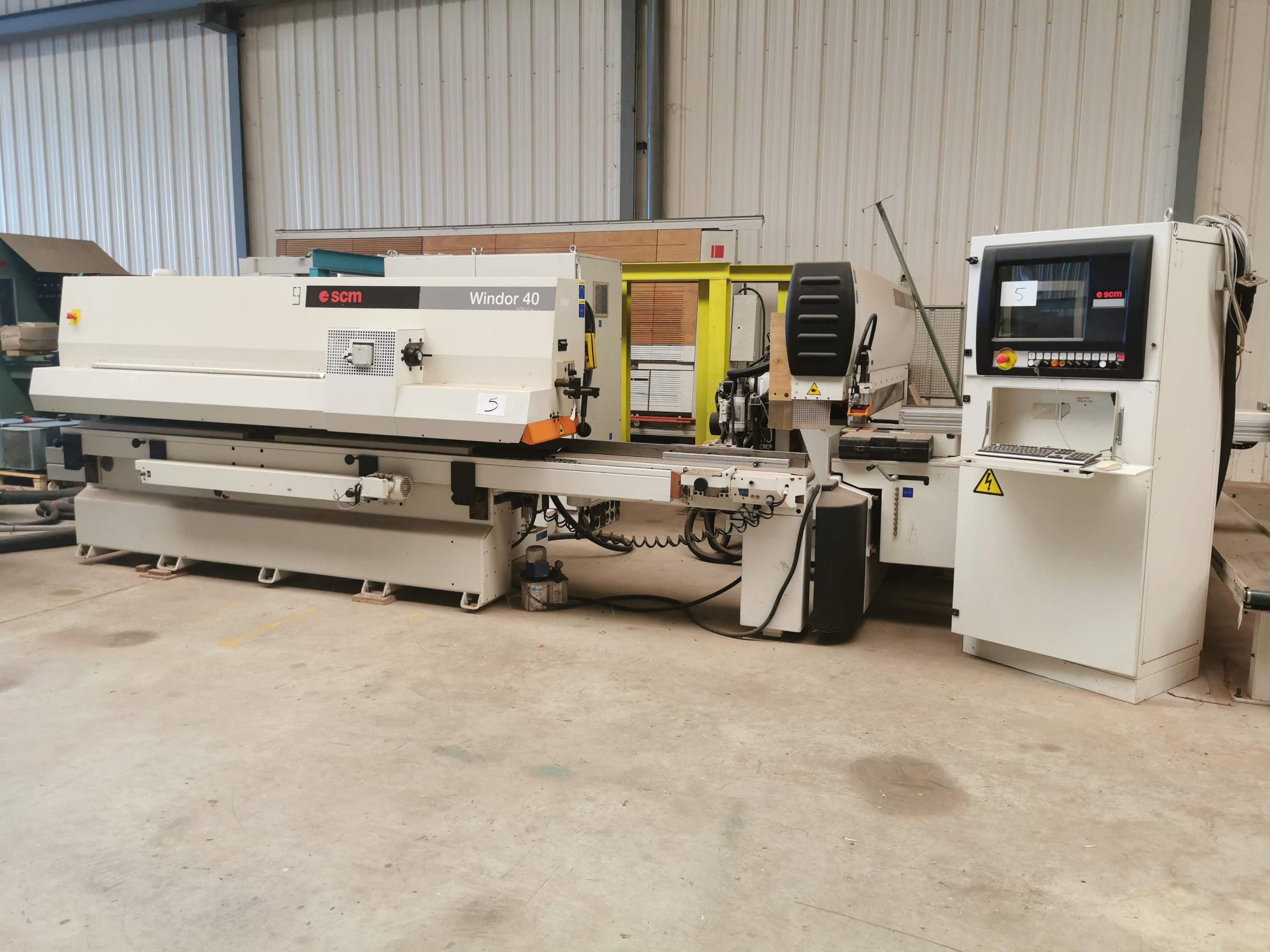

C 2586 Centre d'usinage angulaire à CN SCM WINDOR 40/60 Matériel professionnelMatériel de menuiserie et scierie

Description

C 2586 Centre d'usinage angulaire à CN SCM WINDOR 40/60 Caractéristiques techniques : - Longueur maxi usinable 3200 mm - Longueur mini usinable 200 mm - Largeur maxi 200 mm - Largeur mini 40 mm - Hauteur maxi de la pièce 130 mm - Profondeur avec Ø maxi à tenonner 320 mm : 105 mm - Vitesse chariot à tenonner mini/maxi 0/100 m/min - Vitesse de profilage mini/maxi : 3/15 m/min Tenonnage : Règle CN 2 butées, Inclinaison encodée +70°/-70° 1- scie coupe en bout 5.5 cv (4 kW) Scie Ø 400 mm 2- Toupie à tenonner Contre palier 50 x 620 mm 15 cv (11.3 kW) Ø maxi outil 320 mm Course axe 575 mm Dispositif automatique pare-éclats  3- Toupie à tenonner Contre palier 50 x 620 mm 15 cv (11.3 kW) Ø maxi outil 320 mm Course axe 575 mm Dispositif automatique pare-éclats Positionnement vertical à axe continu 4- Pince serrage réglage angulaire numérique  Profilage : 5- : Toupie à profiler à droite Arbre 50 x 680 mm 15 cv (11 kW) Ø outils 130/240 mm Course verticale de l'axe 575 mm Intervention temporisée anti-éclats pendant le calibrage Double sens de rotation Positionnement vertical et horizontal à axe continu 6- : Toupie à profiler à droite Arbre 50 x 680 mm 15 cv (11 kW) Ø outil 130/240 mm Course verticale de l'axe 575 mm Positionnement vertical et horizontal à axe continu 7- : Toupie à profiler à droite Arbre 50 x 680 mm 10 cv (7.5 kW) Ø outil 130/240 mm Positionnement vertical et horizontal à axe continu 8- : Groupe de récupération pare-close Positionnement vertical et horizontal à axe continu Dispositif extraction de la pare-close 9- : Arbre horizontal inférieur pour rainure Arbre 50 x 130 mm 4 cv (3kW) Positionnement vertical et horizontal à axe continu Puissance totale instalée : 66,4kW 10- : Guide numérique 11- : Retour pièces à l'opérateur https://kazi-tani.com/fr/toutes-nos-machines/item/386-centre-d-usinage-angulaire-a-cn-windor-40-60-c2586
